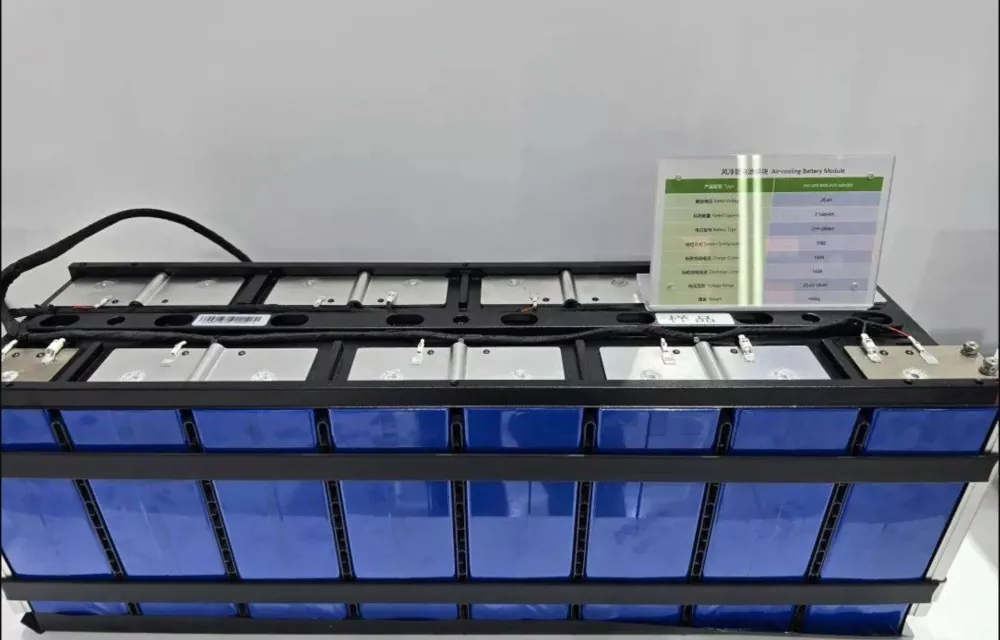

Kabel CCS til energiopbevaringsbatteripakker

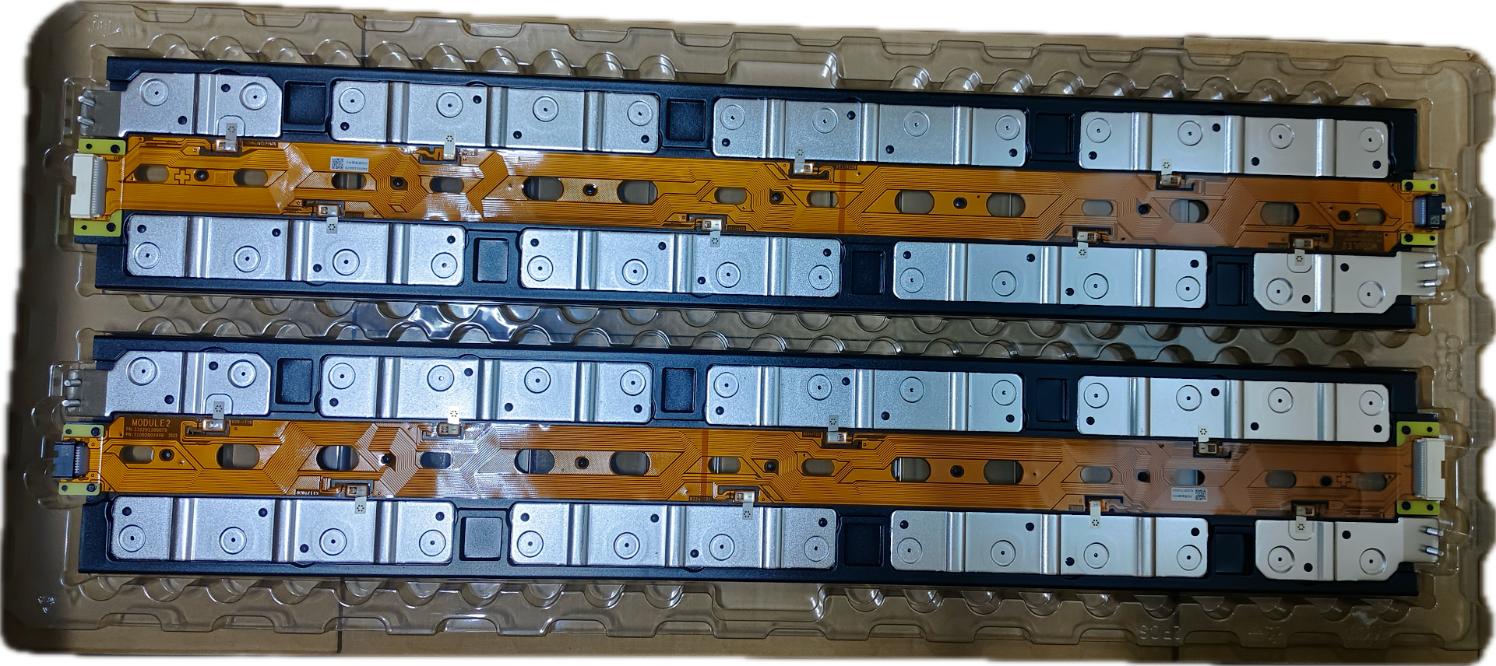

Cable CCS til energilagringsbatteripakker er en batteriforbindelses- og styringskomponent, der integrerer traditionelle ledningsnet (ledninger, terminaler, stik) med samleskinner, plastikkonstruktionsdele, temperatursensorer og andre elementer i en enkelt enhed. I modsætning til CCS baseret på Flexible Printed Circuit (FPC), bevarer den den klassiske kabelnetstruktur og opgraderer systematisk tidligere spredte og uorganiserede føleseler gennem modulært og integreret design. Som det "strukturerede neurale netværk" af Battery Management System (BMS) er det ansvarligt for pålideligt at indsamle spændings- og temperatursignaler fra hver enkelt celle, og det fungerer som et kritisk fundamentmodul for batterisikkerhedsovervågning, tilstandsvurdering og ydeevneoptimering i stationære energilagringssystemer.

Kernestruktur og funktioner

1. Modulært integreret design:

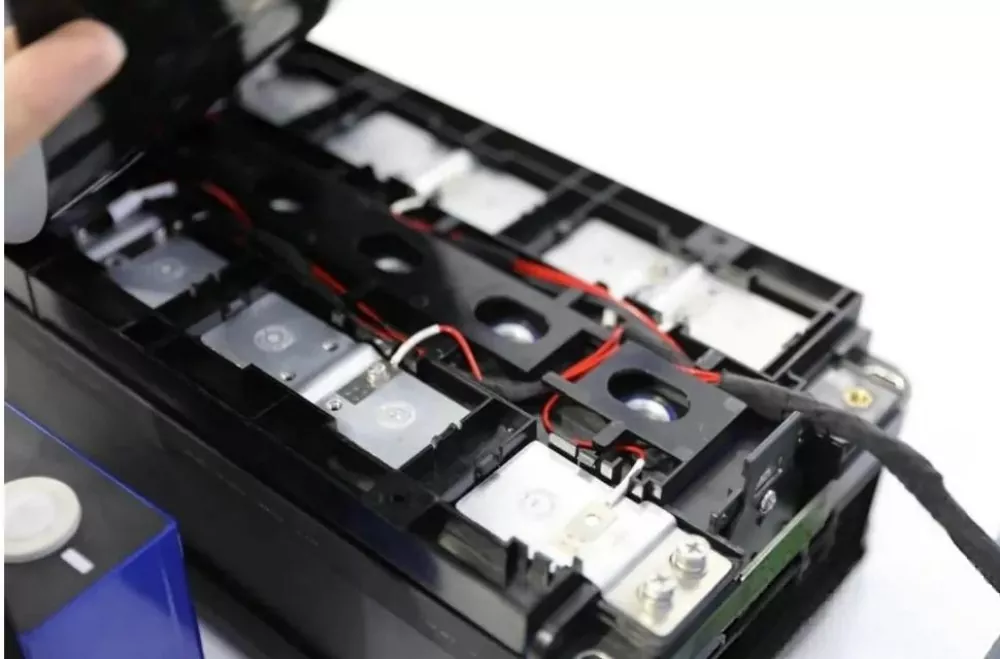

Spredte uafhængige spændingsprøveudtagningskabler og temperatursensorledninger er integreret i velordnede ledninger via stik og terminaler. Disse er formonteret med kobber/aluminium skinner (som bærer celle serier/parallelle forbindelser) og isolerende plastbeslag (isolerende plader) for at danne et komplet modul. Dette design transformerer fundamentalt den traditionelle monteringsmåde med "først at lægge spredte ledninger, derefter fastgøre terminaler", hvilket skaber standardiserede funktionelle enheder, der er skræddersyet til storskala energilagringsinstallationer.

2. Stabil og pålidelig forbindelsesarkitektur:

Forbindelser mellem samleskinner og celleterminaler anvender typisk højpålidelige processer såsom lasersvejsning.

Elektriske forbindelser mellem ledningsnettet og følerpunkterne på samleskinnerne opnås gennem krympning, svejsning eller integration i stik, hvilket sikrer en robust struktur og undgår risikoen for, at individuelle ledninger løsner sig.

3. Tilpasning til automatisering:

Mens traditionelle spredte kabler er afhængige af manuel samling, når de først er integreret i et CCS-modul, muliggør dens regelmæssige form og definerede grænseflader tilpasning til højere grader af automatiserede samlingsprocesser, såsom robotpositionering og installation – afgørende for produktion af store mængder energilagring.

4. Fleksibilitet i tekniske veje:

Cable CCS er en vigtig gren inden for CCS-teknologiudvikling. Baseret på designkrav kan det også kombineres med andre tekniske veje som FPC eller PCBA (Printed Circuit Board Assembly) for at danne hybride integrerede løsninger, såsom "Cable + Isolating Plate" eller "FPC + Vacuum Forming / Cable", der opfylder forskellige omkostninger, ydeevne og rumlige krav til forskellige energilagringsapplikationer.

Fordele

1. Høj produktions- og monteringseffektivitet: Integrering af snesevis eller hundredvis af spredte samlingspunkter i installationen af ​​nogle få modulære komponenter forenkler produktionsprocessen for store batteripakker til energilagring.

2. Forbindelsespålidelighed og ensartet kvalitet: Svejsning af kerne og tilslutninger i modulet er afsluttet før den endelige samling, hvilket reducerer komplekse operationer inde i batteripakken og sænker den samlede pakkeomarbejdningshastighed forårsaget af dårlig svejsning eller montering på stedet. Standardiseret produktion sikrer produktkonsistens på tværs af implementeringer i store mængder.

3. Ordnet struktur og pladsoptimering: Integreret design løser problemer som rodet routing af traditionelle seler og potentiel interferens/slid med andre komponenter. Kabler er pænt fastgjort i plastikbeslag, tydeliggør layout og forbedrer intern pakkepladsudnyttelse og vedligeholdelseskomfort - afgørende for energilagringssystemer i stor skala, der kræver periodisk vedligeholdelse.

4. Omkostnings- og forsyningskædemodenhed: Baseret på veletablerede automotive og industrielle ledningsnetprocesser er forsyningskæden moden, og råvareomkostningerne er relativt gennemsigtige. For energilagringsprojekter, der prioriterer bankbarhed og gennemprøvet teknologi, repræsenterer dette et robust og lavrisikovalg sammenlignet med nyere FPC-baserede tilgange.

5. Forbedret beskyttelse og sikkerhed: Modulære plastikkonstruktionsdele giver samlet isoleringsbeskyttelse og mekanisk fiksering af kabler og forbindelsespunkter, forbedrer vibrations- og slagfasthed og letter overholdelse af strenge sikkerhedskrav såsom flammehæmning (UL94 V-0) og højspændingsisolering.

Ansøgninger

Dette produkt repræsenterer en gennemprøvet, pålidelig opgraderingsvej fra traditionelle spredte ledninger til integrerede løsninger inden for energilagringsbatteripakker, primært anvendt i:

1. Energiopbevaringssystemer i brugsskala: Til store batteriinstallationer, der kræver robuste, brugbare forbindelser med dokumenteret langsigtet pålidelighed.

2. Kommerciel og industriel (C&I) energilagring: Hvor omkostningseffektivitet og nem vedligeholdelse prioriteres sammen med pålidelig ydeevne.

3. Energiopbevaringsskabe til boliger: Anvendelser, der drager fordel af forenklet installation og tilslutninger, der kan serviceres.

Vores Mission

Vi forstår dybt balanceringsudfordringerne mellem effektivitet, pålidelighed og omkostninger i energilagringsindustrien. Vores Cable CCS-løsning, bygget på moden industriel ledningsnetteknologi og forbedret gennem modulær integration, tilbyder en robust og gennemprøvet produktvej til energilagringsapplikationer. Vi leverer ikke kun højkvalitetsmoduler, der er i overensstemmelse med relevante industristandarder, men besidder også dybdegående servicemuligheder, der omfatter strukturelt design, kabelføringsteknik, automatiseret montageintegration og omfattende test og validering. Vi er forpligtet til at hjælpe kunder med at transformere komplekse, arbejdskrævende kabelsamlingsprocesser til strømlinede, pålidelige modulære installationer – hvilket øger produktionseffektiviteten og langsigtet systempålidelighed markant. Med vores dybe erfaring inden for både automotive og stationære energilagringsapplikationer er vi din betroede partner til batteripakkedesign og -produktion, uanset om det er til pilotprojekter eller implementeringer i gigawatt-skala.

Faq

1. Hvad er fordelene ved Chengshi Cable CCS-løsninger?

Chengshi Cable CCS tilbyder fleksibelt modulært design, høj ledningsevne, pålidelig isolering og omkostningseffektiv fremstilling, hvilket sikrer stabil ydeevne og nem installation til ESS-applikationer.

2. Kan du levere skræddersyede Cable CCS-løsninger?

Ja, som producent og leverandør i Kina leverer Chengshi fuldt tilpassede kabel-CCS-design baseret på spænding, strøm, layout og projektkrav.

3. Hvilke materialer bruges i dine Cable CCS-systemer?

Vi bruger højkvalitets kobber- eller aluminiumsledere, præcisionsisoleringsmaterialer og holdbare belægninger for at sikre sikkerhed, ledningsevne og lang levetid.

4. Hvilke applikationer er egnede til Cable CCS?

Vores Cable CCS-løsninger bruges i vid udstrækning i energilagringssystemer (ESS), lithiumbatteripakker, vedvarende energilagring og industrielle energisystemer.

5. Hvordan sikrer du produktkvalitet?

Chengshi følger strenge kvalitetskontrolprocesser, herunder elektrisk test, isoleringsverifikation og holdbarhedstest for at opfylde internationale standarder.

6. Hvad er din produktionskapacitet og leveringstid?

Med modne fremstillingsprocesser og skalerbare produktionslinjer sikrer vi stabil forsyning og hurtig levering af bulkordrer.
