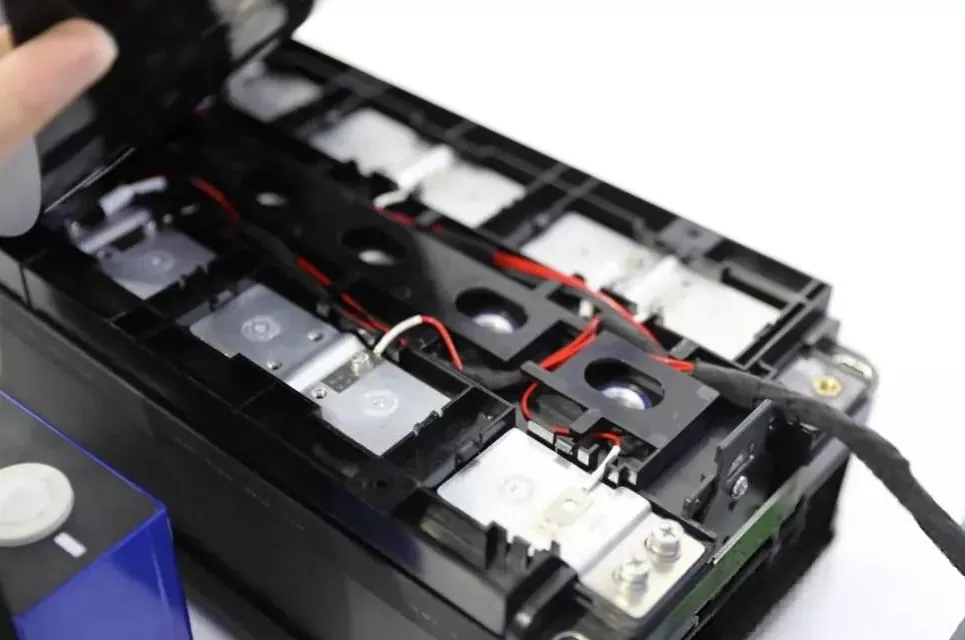

Strøm batteripakke kabel-CCS

Honflex Electronics tilbyder Power Battery Pack Cable-CCS, som er en batteriforbindelses- og administrationskomponent, der integrerer traditionelle kabler (ledninger, terminaler, stik) med samleskinner, plastikkonstruktionskomponenter, temperatursensorer og andre elementer i en enkelt enhed. I modsætning til CCS baseret på FPC (flexible printed circuit) understøtter vi tilpasning. Gennem modulært og integreret design har vi systematisk opgraderet de tidligere spredte og uordnede føleseler. Det er et centralt grundlæggende modul til batterisikkerhedsovervågning, statusvurdering og ydeevneoptimering.

Da kernesvejsningen og forbindelsen i modulet er afsluttet før den endelige montering, ved at integrere snesevis eller endda hundredvis af spredte samlingspunkter i flere modulære komponenter, er produktionsprocessen blevet forenklet, og omarbejdningshastigheden på grund af svejsning på stedet eller dårlig montering er blevet reduceret.

Det integrerede strukturdesign af Power Battery Pack Cable-CCS løser effektivt problemerne med rodet traditionelle ledninger og interferens og slid med andre rørledninger. Ved pænt at fastgøre ledningerne i plastikbeslagene forbedrer det pladsudnyttelsen og letter også efterfølgende vedligeholdelsesarbejde. Baseret på den modne ledningsføringsproces i biler er forsyningskæden desuden moden, og råvareomkostningerne er gennemsigtige, hvilket giver et ideelt valg for producenter, der søger en stabil opgraderingsvej, men som ikke er villige til at skifte til den nye FPC-proces.

De modulære plastikkonstruktionskomponenter giver samlet isoleringsbeskyttelse og mekanisk fiksering af kabler og forbindelsespunkter, hvilket forbedrer systemets vibrations- og slagfasthed. Sikring af driftssikkerhed

Struktur og egenskaber:

Det modulære integrerede design integrerer de spredte uafhængige spændingsprøveledninger og temperatursensorledninger gennem stik og terminaler i en velordnet ledningsnetsamling, hvilket fundamentalt ændrer den traditionelle samlingsmetode med "først at lægge de spredte linjer, derefter forbinde terminalerne", og skabe standardiserede funktionelle enheder.

2. Forbindelsen mellem samleskinnen og batteriterminalerne opnås normalt ved lasersvejsning. Denne forbindelse opnås gennem krympning, svejsning eller integration i konnektoren, hvilket sikrer strukturens overordnede stabilitet og undgår at løsne en enkelt ledning.

3. Adaptiv automatiseringsopgradering. Traditionel løs ledningsføring er afhængig af manuel samling, mens Power Battery Pack Cable-CCS er integreret i modulet. Dens regelmæssige form og klare grænseflader gør det muligt for den at tilpasse sig en højere grad af automatiserede montageprocesser.

4. I henhold til kundens designkrav kan den kombineres med andre FPC eller PCBA (Printed Circuit Board Assembly) for at danne en hybrid integrationsløsning. Der er "ledningsnet + isolationskort" eller "FPC + vakuumformning/ledningsnet", der opfylder forskellige omkostninger, ydeevne og pladskrav.

Parametre

Anvendelse

For projekter, der er følsomme over for omkostninger og procesovergange, især for batteripakker med modne ledningsforsyningssystemer, kan effektiviteten og pålideligheden forbedres ved at lave minimale ændringer. Til mellemstore og store batterimoduler og energilagringssystemer, såvel som til erhvervskøretøjer og energilagring, kan Power Battery Pack Cable-CCS fungere som en del af en "wire + FPC" eller "wiring + PCBA" type af sammensat CCS-løsning, der udnytter dens unikke fordele i højstrømstransmission eller specifikke forbindelsestyper.

Vores engagement

Vi er udmærket klar over de balancemæssige udfordringer, som elbatteriindustrien står over for mellem effektivitet, pålidelighed og omkostninger. Baseret på moden elektrisk forbindelsesteknologi til biler er det afgørende. Den værdi, vi tilbyder, ligger ikke kun i at levere højkvalitetsmoduler, der opfylder gruppestandarderne såsom "New Energy Battery Connection System (CCS) Component Technical Requirements", men også i at have en omfattende servicekapacitet, der dækker strukturelt design, ledningsføringsproces, automatiseret montageintegration og omfattende testverifikation. Vi bliver en pålidelig partner for dig på opgraderingsvejen til batteripakkedesign og -produktion. Hvis du ønsker at dykke dybere ned i de tekniske detaljer i kabel CCS eller sammenligne det med andre tekniske veje, er du velkommen til at diskutere samarbejdsspørgsmål til enhver tid. Du kan kontakte Vice President Til Ding (tlf.: +86 18750290300, E-mail:rding@hon-flex.com) eller Business Manager Rick Wang (tlf.:+86-15959382432, E-mail:yhwang@hon-flex.com), eller besøg hjemmesidenfor mere information.
