Automotive Central Control Display FPC

Automotive Central Control Display FPC'er er en vigtig underkategori af fleksible printplader, der specifikt bruges til signaltransmission og tilslutning i automotive centerkonsol displaysystemer. De fungerer som det centrale "nervecenter" mellem komponenter såsom midterkonsollens skærm, instrumentpanelet og HUD og køretøjets overordnede kontrol- og strømsystemer. Sammenlignet med traditionelle stive printplader (PCB'er) har FPC'er i midterkonsollen til biler kernefordele såsom fleksibilitet, foldbarhed, tyndhed og letvægtsdesign. De kan tilpasse sig det komplekse rumlige layout af bilcenterkonsollens område, fleksibelt tilpasse sig de uregelmæssige strukturer af midterkonsollens komponenter, effektivt spare installationsplads, forenkle samlingsprocessen af ​​midterkonsolsystemet og forbedre produktionseffektiviteten.

Som en af ​​de første virksomheder i Kina, der layoutede den fleksible elektronikindustri, har Honflex Electronics været dybt engageret i FPC-området i næsten 20 år. Med et komplet R&D-system, avanceret produktionsudstyr og streng kvalitetskontrol er det blevet en kerneleverandør inden for Automotive Central Control Display FPC, der betjener mange almindelige indenlandske og udenlandske bilproducenter og bilelektronik Tier1 leverandører. Virksomhedens Automotive Central Control Display FPC'er dækker forskellige typer såsom enkeltsidede plader, dobbeltsidede plader, flerlagsplader og rigid-flex boards. Det kan tilpasse produkter med forskellige specifikationer og ydeevner i henhold til kundernes behov, fuldt ud tilpasse sig behovene for centrale kontroldisplaysystemer til brændstofbiler og nye energikøretøjer (ren elektriske, hybride), der dækker entry-level, mid-range, high-end og andre fuld-scenario-modeller, og realiserer leveringen af ​​"one-stop" fleksible kredsløbsløsninger.

Kernestrukturkarakteristika

Honflex Automotive Central Control Display FPC er udviklet til bilmiljøer og balancerer fleksibilitet, holdbarhed og signalstabilitet.

• Avanceret PI-substrat:Tykkelse 0,025–0,1 mm, fremragende fleksibilitet, varmebestandighed og holdbarhed. Understøtter >100.000 bukkecyklusser med stærk isolering og korrosionsbestandighed.
• Præcision kobberfolie:12μm–70μm tykkelse, valgfri valset kobber til højhastighedssignaltransmission. Fin linje/mellemrum på op til 0,03 mm sikrer tæt kredsløbsintegration.
• Dobbelt beskyttelseslag:PI dæklag + loddemaske forbedrer isolering, slidstyrke og miljøbeskyttelse. Forstærkningsdesign forbedrer forbindelsens holdbarhed.
• Brugerdefineret design:Understøtter komplekse bøjninger, foldninger og uregelmæssige strukturer, så de passer til kompakte automotive displaylayouts.

Vigtigste præstationsfordele

• Høj pålidelighed:Tåler vibrationer (10-2000Hz), stød (50G) og langvarig bøjning. Designet til over 15 års levetid.
• Stabil signaltransmission:Lavt tab (≤0,5dB/cm @1GHz), stærk EMC-ydeevne og præcis impedanskontrol for stabil skærmoutput.
• Fremragende miljøtilpasningsevne:Driftsområde -40 ℃ til 125 ℃, modstandsdygtig over for fugt, olie og kemikalier. Opfylder barske bilforhold.
• Let og tynd:Tykkelse 0,1–0,3 mm, over 60 % lettere end stift PCB, understøtter kompakte og energieffektive designs.
• Fleksibel tilpasning:Understøtter forskellige størrelser, strukturer og ydeevnekrav. Hurtig prøveudtagning og stabil masseproduktion.

Denne Automotive Central Control Display FPC-løsning fra Honflex er ideel til moderne køretøjsdisplaysystemer, der sikrer pålidelighed, integration og langsigtet ydeevne.

Nøgle tekniske parametre

De vigtigste tekniske parametre for Honflex Electronics' Automotive Central Control Display FPC'er følger strengt bilindustriens standarder, og balancerer ydeevne og praktisk. Parametrene for produkter med forskellige specifikationer kan tilpasses efter kundens behov. De generelle generelle parametre er som følger:

Applikationsscenarier

Med fremragende ydeevne og stærke tilpasningsmuligheder er Honflex Electronics' Automotive Central Control Display FPC'er meget brugt i centrale kontroldisplaysystemer til forskellige typer køretøjer, herunder brændstofkøretøjer og nye energikøretøjer (rene elektriske, hybrider), der tilpasser sig entry-level, mid-range, high-end og andre modeller i fuld scenarie. De specifikke anvendelsesscenarier er som følger. Alle applikationsscenarier har opnået masseudbud og er blevet meget anerkendt af kunderne:

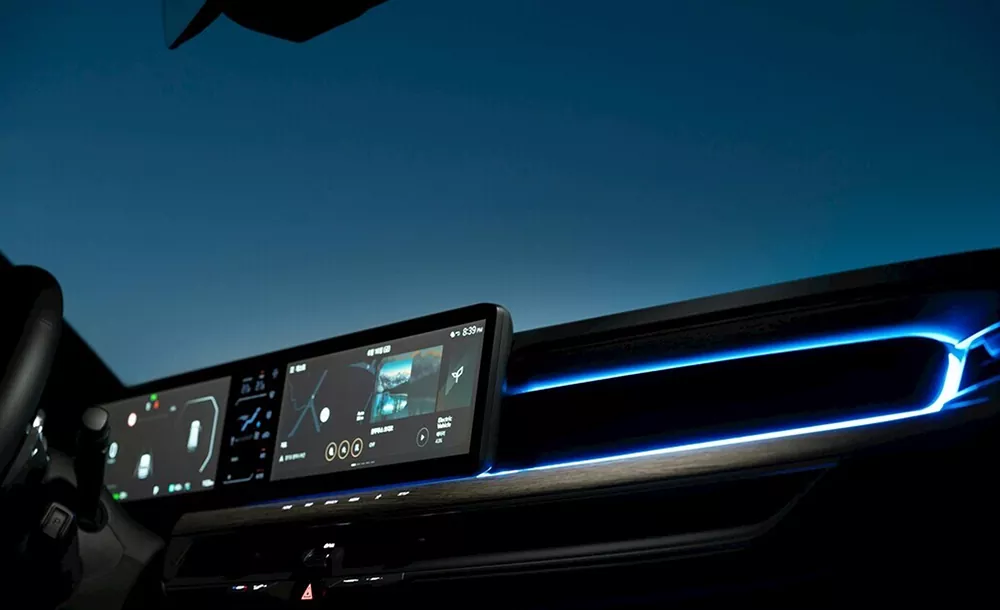

1. Indbygget central kontrolskærm

Den indbyggede centrale kontrolskærm er kernekomponenten i automobilets centrale kontrolsystem, der er ansvarlig for visning af navigation, underholdning, kontrol af klimaanlæg, interaktion mellem køretøj og maskine og anden information. Honflex Electronics' Automotive Central Control Display FPC er den centrale forbindelseskomponent mellem den centrale kontrolskærm og køretøjets hovedkort og strømforsyningssystem. Med egenskaberne høj fleksibilitet og tyndhed kan produktet fleksibelt passe til bagsiden af ​​den centrale kontrolskærm, realisere stabil signaltransmission og sikre højopløsningsvisning og jævn interaktion af den centrale kontrolskærm. De anvendelige typer af central kontrolskærm omfatter ophængt central kontrolskærm, indlejret central kontrolskærm, dobbeltskærm, tredobbelt skærm osv., der dækker forskellige størrelser såsom 10,25 tommer, 12,3 tommer og 15,6 tommer, meget udbredt i biler, SUV'er, MPV'er og andre typer køretøjer. For eksempel realiserer FPC-produktet til central kontrol med to skærme, der leveres af virksomheden til en almindelig ny energibilproducent, synkron signaltransmission mellem den centrale kontrolskærm og instrumentpanelet, uden at fryse eller forsinke, hvilket forbedrer brugerens interaktionsoplevelse.

2. Instrumentpanel til biler

Instrumentpanelet til biler er ansvarligt for at vise nøgleoplysninger såsom køretøjets hastighed, hastighed, brændstofvolumen og vandtemperatur og har ekstremt høje krav til stabilitet og pålidelighed af signaltransmission. Honflex Electronics' Automotive Central Control Display FPC er velegnet til forskellige typer såsom traditionelle mekaniske instrumentpaneler, instrumentpaneler med flydende krystal og instrumentpaneler med fuld flydende krystal, som kan realisere stabil signaltransmission mellem instrumentpanelet og køretøjets ECU (elektronisk kontrolenhed), hvilket sikrer realtid og nøjagtig visning af instrumentpanelinformation. Produktet har fremragende anti-vibrations- og anti-elektromagnetisk interferens ydeevne, som kan modstå motorvibrationer og elektromagnetisk interferens fra elektronisk udstyr ombord, hvilket undgår problemer såsom displayfejl og signalafbrydelse af instrumentpanelet. Samtidig kan produktets lette og tynde design spare instrumentpanelets indre plads og hjælpe instrumentpanelet med at opgradere mod miniaturisering og integration. På nuværende tidspunkt er virksomhedens instrumentpanel FPC-produkter blevet masseanvendt på almindelige modeller fra mange bilproducenter, og deres pålidelighed er blevet verificeret af markedet.

3. HUD Head-Up Display System

HUD head-up display-systemet kan projicere køretøjets kørselsinformation, navigationsinformation osv. på forruden, hvilket er bekvemt for chauffører at se og forbedrer køresikkerheden. Det er en mainstream-konfiguration af high-end biler og nye energikøretøjer. Som kerneforbindelseskomponenten i HUD-systemet er Honflex Electronics' Automotive Central Control Display FPC ansvarlig for signaltransmission mellem HUD-displayet og køretøjets maskinsystem og ECU, hvilket kræver høj signalstabilitet, høj miljøtilpasningsevne og høj pålidelighed. Produktet kan realisere stabil transmission af højhastighedsdata, sikre klar og realtidsprojektion af HUD-information og undgå problemer såsom sløret projektion, frysning og afbrydelse; Samtidig kan produktet tilpasse sig installationsmiljøet for HUD-systemet (tæt på motorrummet, høj temperatur og kraftig vibration), har fremragende varmebestandighed og anti-vibrationsydelse, og dets levetid er synkroniseret med HUD-systemet. Det HUD-specifikke FPC-produkt, der leveres af virksomheden til en avanceret bilproducent, har bestået strenge miljøtests, kan fungere stabilt i lang tid i høje temperaturer og vibrationsmiljøer og er blevet meget anerkendt af kunderne.

4. Indbygget underholdningssystem

Det indbyggede underholdningssystem (såsom indbygget lyd, bagerste underholdningsskærm, indbygget DVD osv.) er en vigtig komponent til at forbedre køreoplevelsen i biler, og dens signaloverførselskvalitet påvirker direkte underholdningsoplevelsen. Honflex Electronics' Automotive Central Control Display FPC kan bruges til signalforbindelse af indbyggede underholdningssystemer, realisere stabil transmission af lyd- og videosignaler og undgå problemer såsom lydfrysning og videoskærmblomst. Produktet har fremragende elektromagnetisk kompatibilitet, som effektivt kan modstå elektromagnetisk interferens i det indbyggede miljø, sikre renheden af ​​lyd- og videosignaler og forbedre underholdningsoplevelsen. Samtidig kan produktets tilpasningsevne tilpasse sig forskellige typer af indbyggede underholdningssystemer, hvilket giver fleksible tilslutningsløsninger til komponenter såsom bagerste underholdningsskærme og indbygget lyd. For eksempel realiserer FPC-produktet leveret af virksomheden til den bageste underholdningsskærm på en bestemt bilproducent signalsynkronisering mellem underholdningsskærmen og det centrale kontrolsystem, understøtter high-definition videoafspilning og lydtransmission og forbedrer køreoplevelsen for bagsædepassagerer.

5. Nyt energikøretøjs centralstyringshjælpesystem

I nye energikøretøjer (rene elektriske, hybrider) skal det centrale kontroldisplaysystem også forbinde kernekomponenter såsom batteristyringssystem (BMS) og motorkontrolsystem, der viser information såsom batteristrøm, fartrækkevidde og opladningsstatus, hvilket har højere krav til ydeevnen af ​​FPC-produkter. Med sigte på behovene for nye energikøretøjer har Honflex Electronics optimeret produktets højspændingsmodstand og anti-elektromagnetiske interferensydelse, som kan realisere stabil signaltransmission mellem det centrale kontrolsystem og BMS, motorstyringssystem, hvilket sikrer nøjagtigheden og realtid af den centrale kontroldisplayinformation for nye energikøretøjer. Produktet har fremragende højtemperaturmodstand, som kan tilpasse sig højtemperaturmiljøet nær batterirummet i nye energikøretøjer, og det lette design kan hjælpe nye energikøretøjer med at forbedre deres sejlområde. På nuværende tidspunkt er virksomhedens FPC-produkter til centralstyrede skærme til nye energikøretøjer blevet masseanvendt til mange almindelige nye energibilproducenter, tilpasset til rene elbiler, SUV'er, hybridmodeller osv., hvilket giver støtte til intelligent udvikling af nye energikøretøjer.

Understøttende fordele ved Honflex Electronics

Som en førende virksomhed i Kinas fleksible elektronikindustri har Honflex Electronics været dybt engageret i FPC-området i næsten 20 år med et komplet R&D-, produktion-, kvalitetskontrol- og eftersalgsservicesystem, der yder stærk støtte til R&D, produktion og levering af Automotive Central Control Display FPC'er og er en troværdig partner for kunderne:

1. Stærk F&U-styrke

Virksomheden har et professionelt F&U-team, og det centrale F&U-personale har alle mere end 10 års F&U-erfaring i FPC-industrien, der dækker materiale F&U, strukturelt design, procesoptimering, pålidelighedstest og andre områder. Virksomheden har etableret et fleksibelt elektronik R&D center, udstyret med avanceret R&D udstyr og simuleringsværktøjer, som hurtigt kan udføre produkt R&D, procesoptimering og performance test. Samtidig er virksomheden opmærksom på industri-universitet-forskningssamarbejde, har etableret langsigtede samarbejdsrelationer med mange indenlandske universiteter og forskningsinstitutter og udfører i fællesskab forskning og udvikling af kerneteknologier af fleksibel elektronik for at forbedre produkternes kernekonkurrenceevne. Indtil nu har virksomheden hundredvis af opfindelsespatenter og brugsmodelpatenter relateret til fleksible kredsløb, og dens kerneteknologier inden for automotive FPC er på det førende niveau i branchen, som hurtigt kan reagere på de teknologiske opgraderingsbehov i bilindustrien og give kunderne fremadskuende produktløsninger.

2. Avanceret produktionsudstyr

Virksomheden har en moderne produktionsbase, udstyret med avanceret produktionsudstyr importeret fra udlandet, der dækker hele produktionsprocessen med substratskæring, kobberfolielaminering, ætsning, laminering, boring, svejsning, test osv., der realiserer automatisk og præcisionsproduktion af produkter. Blandt dem har ætseudstyr, lamineringsudstyr, testudstyr osv. nået det internationale avancerede niveau, som kan sikre produktionens præcision og konsistens af produkter; Anvendelsen af ​​automatiske produktionslinjer forbedrer ikke kun produktionseffektiviteten, men reducerer også menneskelige betjeningsfejl og forbedrer produktkvalifikationsgraden. Virksomhedens produktionsbase har bestået ISO/TS 16949 bilindustriens kvalitetssystemcertificering og ISO 14001 miljøledelsessystemcertificering, der realiserer standardiseret og standardiseret styring af produktionsprocessen, som kan opfylde bilindustriens strenge krav til produktkvalitet og produktionsstabilitet. Samtidig har virksomheden storstilet masseproduktionskapacitet med en årlig produktion på titusinder af kvadratmeter, som kan imødekomme kundernes behov for masseforsyning.

3. Streng kvalitetskontrol

Virksomheden har etableret et komplet kvalitetskontrolsystem, strengt efter ISO/TS 16949 bilindustriens kvalitetssystemstandard, der realiserer fuld-proces kvalitetskontrol fra råmateriale indkøb, produktionsproces kontrol til produkt fabrik test. I forbindelsen med indkøb af råvarer screener virksomheden strengt leverandørerne af kerneråmaterialer såsom substrater, kobberfolie og blæk, og etablerer et leverandørevalueringssystem for at sikre, at kvaliteten af ​​råvarer opfylder kravene; i produktionsprocessen, flere kvalitet
