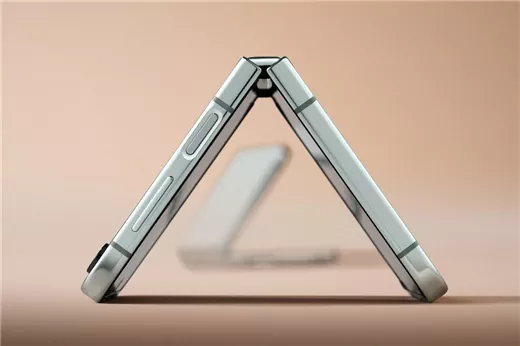

Foldbart skærmhængselområde Adapter Rigid-flex PCB

Den foldbare skærmhængselområdeadapter Rigid-flex PCB er en kritisk sammenkoblingsbærer, der muliggør høj integration, høj pålidelighed og foldbarhed i moderne smartphone-displaymoduler. Ved at bruge en sammensat struktur, hvor stive områder sikrer komponenter, og det fleksible område undergår dynamisk bøjning, sikrer det kredsløbsstabilitet, signalintegritet og mekanisk holdbarhed inden for begrænset plads. Det er en kerneteknologisk muliggører for tyndere og lettere enheder.

Kernestruktur og funktioner:

3D-routing: Den fleksible del kan foldes eller bøjes som papir og udnytter det lodrette rum inde i telefonen fuldt ud til at folde komponenter såsom driver-IC til bagsiden af ​​skærmen, hvilket muliggør ultrasmalle kanter eller endda rammeløse fuldskærmsdesign. Dette letter et ultratyndt smartphone-design.

Det stive-flex-kort, der bruges i skærmmoduler, er en nøglekomponent, der forbinder skærmdriverens IC til bundkortet. Den kombinerer bøjeligheden af ​​fleksible kredsløb med stabiliteten af ​​stive plader, der danner grundlaget for at opnå høje skærm-til-krop-forhold og tynde, lette designs.

Vigtige præstationsfordele:

1. Tykkelsesreduktion: Eliminerer tykkelsen af ​​konnektorer og overflødige dæklag af stive plader, hvilket resulterer i en tyndere samlet struktur sammenlignet med diskrete løsninger.

2. Overlegen signalintegritet: Anvender ledningsteknikker med høj tæthed (f.eks. differentialparrouting) og materialer med lavt dielektrisk tab til stabilt at transmittere højhastighedsbilleddatastrømme (understøtter 4K/8K-video), effektivt undertrykker signaldæmpning og elektromagnetisk interferens, hvilket sikrer tabsfri, lav pixeloverførsel af billeddata med høj hastighed.

3. Interferensimmunitet: Sammenlignet med lange fleksible kabler forkorter rigid-flex boards signalveje og kan effektivt isolere elektromagnetisk interferens gennem kobberstødende eller afskærmende film.

4. Strukturel integritet: Forbindelserne mellem stive og fleksible sektioner dannes gennem intern kemisk aflejring og plettering, snarere end loddesamlinger. Dette gør bøjningsmodstanden ved krydset langt overlegen i forhold til traditionelle "FPC + konnektor" eller "FPC soldered to rigid board" løsninger.

5. Høj stødmodstand: Den integrerede struktur minimerer risikoen for loddeforbindelsesfejl, hvilket sikrer stabil signaltransmission selv under fald eller vibrationer.

6. Understøtter dynamisk bøjning: I foldbare telefoner kan den modstå over 400.000 gentagne bøjninger, mens den bibeholder den elektriske ydeevne.

Vigtige tekniske parametre:

1. Strukturelle parametre:

Lagtælling og struktur: Typisk 4-6 lag, ved brug af "rigid-flex" konstruktion.

Tykkelse: Fleksibelt område typisk 0,1-0,2 mm for ekstrem tyndhed; stiv arealtykkelse designet i henhold til komponentmontering og føringskrav.

Minimum bøjningsradius: Kan være mindre end 0,5 mm, velegnet til snævre bøjningsrum.

2. Elektrisk ydeevne:

Linjebredde/rum: Op til 40 μm - 50 μm, der opfylder kravene til højdensitetssignaltransmission.

Impedanskontrol: Streng impedanskontrol (f.eks. 100Ω ±10%) for højhastighedsdifferentiale signaler (f.eks. MIPI DSI).

Transmissionsbåndbredde: Understøtter højhastighedsdatatransmission på adskillige Gbps pr. kanal, der opfylder skærmkrav med høj opløsning og høj billedhastighed.

3. Materialer og pålidelighed:

Underlag: Fleksibel sektion kan bruge polyimid (PI) eller højere ydeevne Liquid Crystal Polymer (LCP), hvor sidstnævnte tilbyder fordele i ultratyndhed, lavt tab og bøjningsudholdenhed.

Bøjningsudholdenhed: Levetid for dynamisk bøjning >400.000 cyklusser.

Driftstemperatur: -30°C til +85°C, der opfylder de strenge krav til brugsmiljøet for forbrugerelektronik.

Applikationsscenarier

Foldbar skærmhængselområdeadapter Rigid-flex PCB er den centrale sammenkoblings- og supportløsning til moderne smartphone-displaysystemer, der primært betjener avancerede foldbare telefonskærme. Dens fremragende modstand mod gentagen bøjning gør den til et ideelt valg til at forbinde foldbare skærme, der krydser hængselområdet.

Vores værdiforslag

Vi er specialiserede i at levere brancheførende rigid-flex board-løsninger til display-sammenkobling i mobiltelefonsektoren. Vi tilbyder ikke kun standardiserede produkter med høj pålidelighed, men har også stærke evner inden for kollaborativt design, simuleringsoptimering og tilpasset udvikling. Bakket op af dyb ekspertise inden for præcisionskredsløbsbearbejdning, materialevidenskab, termisk simulering og signalintegritetsanalyse, samarbejder vi tæt med kunderne for at levere fuld-processupport – fra konceptdesign til masseproduktion – skræddersyet til specifikke ID-designs, stablearkitekturer og display-ydelsesmål. Vi er forpligtet til at udnytte innovativ teknik til at hjælpe kunder med at flytte grænserne for plads og ydeevne i smartphone-displaysystemer, skabe klarere og mere stabile visuelle oplevelser, hvilket gør dig til din betroede kernekomponentpartner.

Kontakt os

For flere produktdetaljer eller for at diskutere samarbejdsmuligheder, kontakt venligst:

Ding Rui (Terry Ding), VP

Tlf.:+86-18750290300

E-mail:rding@hon-flex.com

Wang Yuhe (Rick Wang), Business Manager

Tlf.:+86-15959382432

E-mail:yhwang@hon-flex.com

Hjemmeside:https://www.hongflex.com
