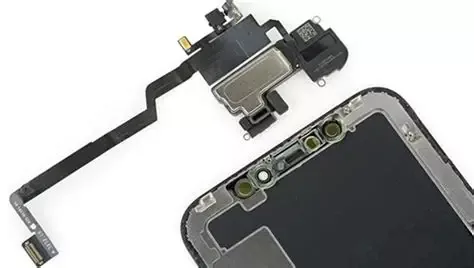

Mobiltelefon Kamera Adapter Rigid-Flex PCB

Mobiltelefonkameraadapteren Rigid-Flex PCB fra Honflex Electronics er et højtydende printkort, der kombinerer stive og fleksible lag til at forbinde smartphone-kameramoduler med bundkort. Dens ultratynde design sikrer mekanisk stabilitet, fremragende signalintegritet og effektiv varmeafledning.

Nøgle salgsargumenter

Integrerede billedsensorer og linsebeslag

Reduceret kameramodulhøjde til slankere telefoner

Forbedret billedkvalitet og pålidelighed

Ansøgninger

Anvendes i smartphone-kameraer, især højopløsningsmoduler, der kræver kompakt, stabil og højsignalforbindelse. Kontakt Honflex for at skaffe premium adapter-printkort til dine mobile enheder.

Tekniske specifikationer:

Kernestruktur

1. Mobiltelefonkameraadapter Rigid-Flex PCB forbinder det stive linsekort, det stive stikkort, linse/sensormodulet og hovedkortet. Det centrale fleksible kredsløb kan bøjes tredimensionelt og tilsluttes i henhold til mobiltelefonens indre rum. De stive områder kan designes som præcise riller eller tilpassede former og indlejres direkte i billedsensoren.

2. Ledningen af ​​den fleksible del antager normalt et bølget eller "8" formmønster. Forstærkningsribber er sat under de vigtigste bøjningspunkter for at sprede stress. De integrerede højpræcisionsjusteringsmærker sikrer samlingsnøjagtigheden med sensoren og svingspolemotoren (VCM) og andre komponenter.

3. På bagsiden af ​​det stive område, der svarer til billedsensoren, vil vi installere en meget glat metalplade for at forbedre fladheden af ​​de forstærkende ribber, og derved forbedre billedkvaliteten og gøre det muligt for sensoren at aflede varme hurtigt.

FAQ

Q1: Hvordan løser man problemerne med begrænset intern plads i mobiltelefoner og layoutet af multikameramoduler?

A: Ved at optimere pladsen understøtter den fleksible del med fri bøjning 3D stereoskopiske ledninger, der tilpasser sig det kompakte eller uregelmæssige rum inde i telefonen. I komplekse layouter nær multikameramoduler eller foldeskærmhængsler er Z-aksens højde designet.

Spørgsmål 2: Hvordan sikrer man signalkvalitet, når man står over for højhastighedsbilleddatatransmission såsom 4K/8K?

A: Ved at bruge high-density ledningsteknologi (såsom differentialpair-ledninger) kombineret med materialer med lavt dielektrisk tab, kan Mobiltelefonkameraadapteren Rigid-Flex PCB transmittere højhastighedsdatastrømme, undertrykke signaldæmpning og elektromagnetisk interferens (EMI).

Spørgsmål 3: Vil de fysiske egenskaber af printkortet have indflydelse på den endelige billedkvalitet?

A: Printpladen giver en stiv og flad installationsplatform til billedsensoren og har en ekstra varmeafledningsfunktion. Det reducerer billedstøj, fokussløring og andre billeddannelsesproblemer forårsaget af substratopvarmningsdeformation eller overophedning, hvilket har en vis indvirkning og hjælper med at forbedre billedkvaliteten og systemstabiliteten.

Spørgsmål 4: Er det velegnet til automatiseret produktion i stor skala, og hvilken hjælp giver det til produktionseffektiviteten?

A: Det understøtter modulær hurtig montering, som en meget integreret underkomponent, forenkler forsyningskædestyringen af ​​kameramodulet og optimerer den overordnede montageproces.

Som en førende partner inden for mobil billedbehandling fremstiller vi ikke kun Mobiltelefonkamera Adapter Rigid-Flex PCB, men vores kernekonkurrenceevne stammer fra vores dybe akkumulering inden for præcisionskredsløbsfremstilling, avanceret materialevidenskab, termisk simulering og signalintegritetsanalyse (SI).

Fra konceptdesign til masseproduktionslevering er vores tekniske team involveret i hele processen med dit ID-design og optimering af stakarkitektur, hvilket sikrer, at den skræddersyede løsning kan opfylde kundens krav. Gennem kontinuerlige innovative R&D-tekniker hjælper vi kunder med at bryde igennem de rumlige begrænsninger af mobile billedbehandlingssystemer og skabe en klarere og mere stabil fotograferingsbrugeroplevelse.
